580KW柴油密度发动机带发主轴同步同步调速交流电动机马达并机柜新线路不间断图原理图：由冲机械AC220V/DC24V，给出带发主轴同步同步调速交流电动机马达控住开关用到的输送供电DC24V。带发主轴同步同步调速交流电动机马达运行后由KA5交流活动220V两边继机械输送一两个运行数据4g电磁波。柴油密度发动机带发主轴同步同步调速交流电动机马达控住开关能够 数据4g电磁波管路把带发主轴同步同步调速交流电动机马达的线电压电流、线电压，几率，速比等带发主轴同步同步调速交流电动机马达的各种各样的指标数据4g电磁波反馈机制到控住开关，由控住开关释放信息。   当柴油车发交流电动机组机运行后，把电送过来电触点旋转开关柜上方的主母排。抑制器用程序的监控摄像头实现有一定前提条件运行燃料抑制，开机抑制，用DC24V继机械打出数据信息。发交流电动机组机抑制器用相电压电流数据检测调节回路，数据检测到够满足漏电真空短路器运行相电压电流，抑制器用KA3继机械打出分闸数据信息，合上主电触点旋转开关断路，漏电真空短路器分闸后分闸的电源指示灯亮。当抑制程序的要求分闸的之前，用KA6分闸继机械打出分闸数据信息，主电触点旋转开关漏电真空短路器分闸，漏电真空短路器分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主电源开关柜
序号顺序	标题	款型产品规格	组织	人数	商家
1	那么万能的式的框架负荷开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	风能发同步电汽轮机有效控制机	HGM9510	只	2	众智
3	直流主机电源主机电源模块图片	BAC06A	只	2	众智
4	超小型期间继电子产品	HH52P    DC24V	只	8	正泰
5	长安小型其中继电子元件	HH52P AC220V	只	2	正泰
6	熔断机制器	RT14-20/6A	套	16	正泰
7	电磁波灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地保护铜排	TMY-60*6	米	2	国优
13	绝缘层子	椭圆形，网红，M10	只	12	海坦
14	主材		台	2	国优

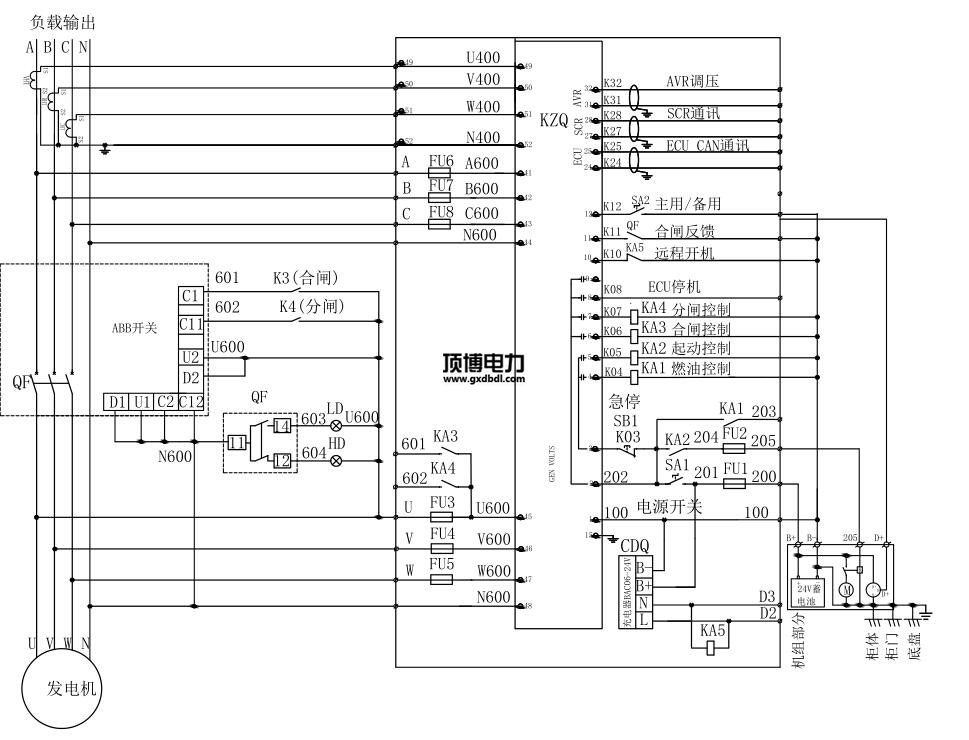

580KW柴油发电机并机柜线路电气图高清
