前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵变速器为设备全线式变速器，其结购如图已知下图。I号喷真空泵变速器主要的由控制包件、飞球、变速气弹簧、链传动部件和操控部件等包含。I号喷真空泵变速器的控制包件为兼有60°。锥面的控制包盘。在控制包盘的跟部有六大沿径向的半方形凹糟。控制包盘压紧在控制包轴套上而和其串成三合一，其次顺利通过半圆键和拧紧螺母使其和喷真空泵的凸轮机构轴相互。

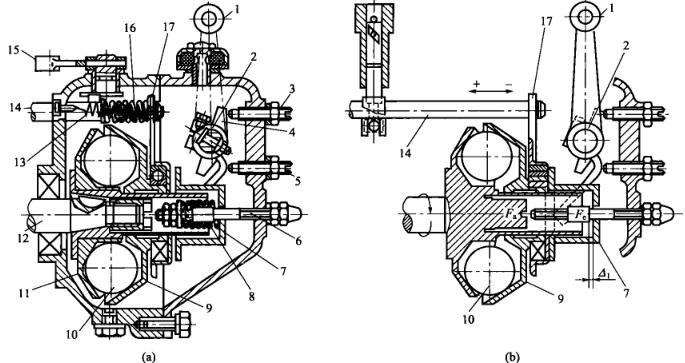

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  八个外径为25.4mm的飞球居于驱使盘的凹井内，随驱使盘分着翻转视频。飞球另一个侧为与水平线成45°锥面的阻力盘，阻力盘滑套在驱使轴套上。岗位时飞球的离精力力功效在阻力盘上，其支承分力Fa.将使阻力盘沿支承滚轮。套在阻力盘.上的滚轮联轴器和传送板也因而位移。传送板顶部套在提供的油支撑杆上，那么提供的油支撑杆也因而位移，进而改变了提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
